vipa 是lightmachinery许多光谱仪的核心。

vipa 是一种特殊类型的法布里-珀罗标准具，有三种不同的涂层。

vipa 的一个表面具有与高反射器相邻的抗反射涂层部分。相对的表面涂有部分透射镜。光线在ar 涂层区域以小角度引入vipa。

vipa 是倾斜的，以便从部分反射器反射的部分完全入射到输入表面的高反射区。

单个输入光束被转换为一系列强度逐渐降低的平行输出光束。这些光束将以取决于波长的角度相长干涉，

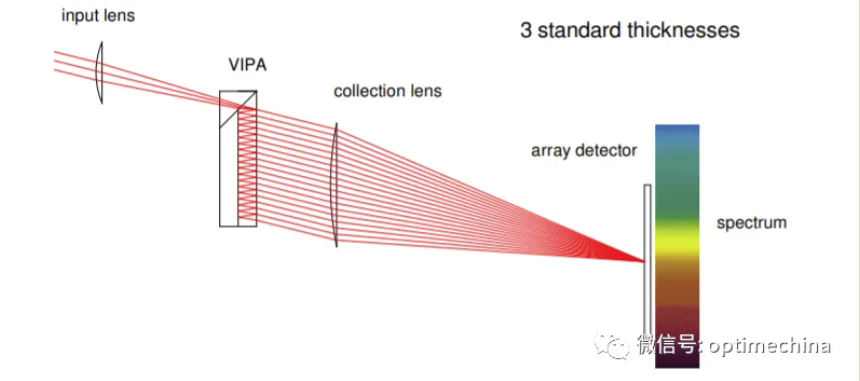

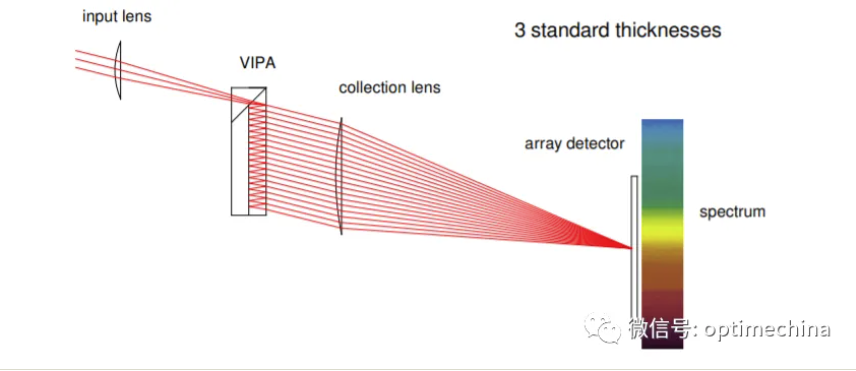

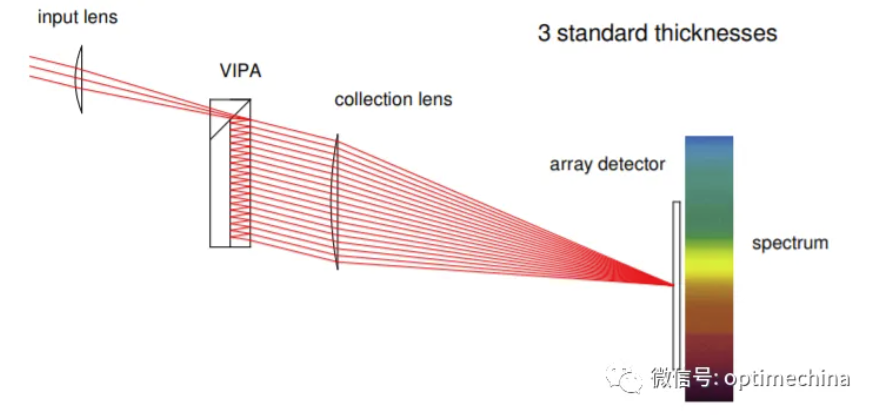

在 vipa 和阵列检测器(ccd 或类似设备)之间放置一个透镜可以记录输入光的光谱。每个后续光束都有精确的相位增加和固定的横向位移，因此是“相位阵列“。

光束通过顶部的增透膜入射棱镜进入，然后掠过高反射涂层的边缘

有几个参数定义了vipa 的性能

首先是它的光学厚度。

对于固体标准具，这是 opd=2ntcos(θ)，其中n是折射率，t是厚度，0是vipa 内与法线的角度。

从光学厚度来看，自由光谱范围(fsr)约为c/opd。与常规标准具类似，每次输入频率(或波长)增加1fsr 时，vipa输出的角色散都会重复。

第二个重要参数是输出镜的反射率。

原则上，更高反射率的镜子会增加 vipa 的分辨率。

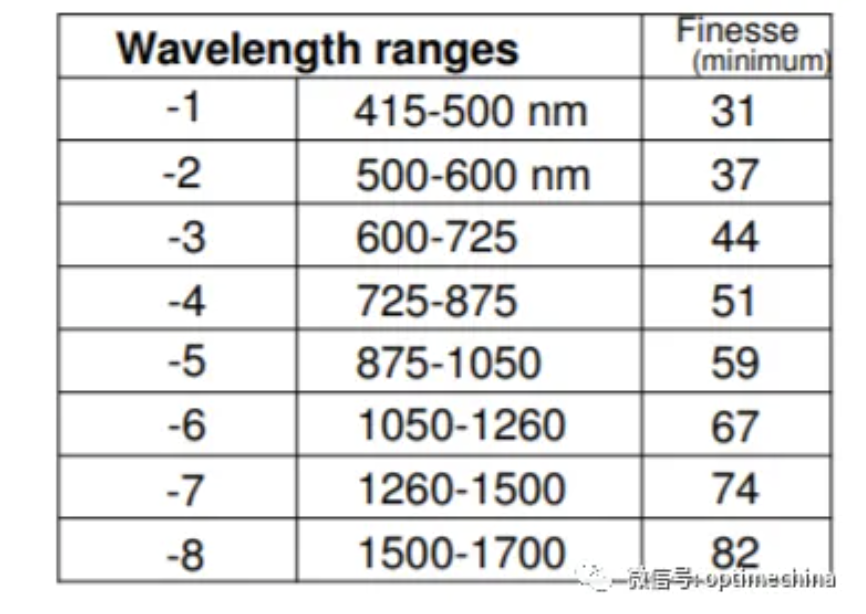

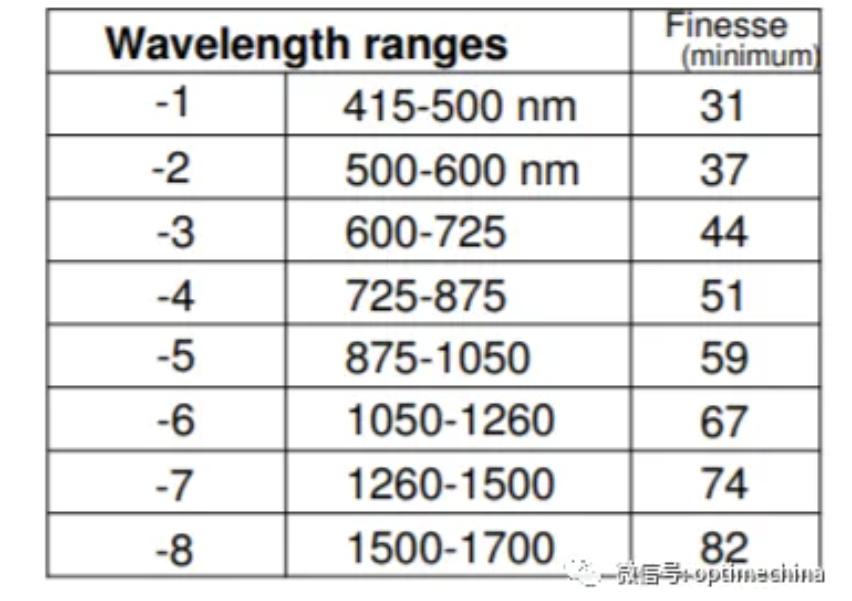

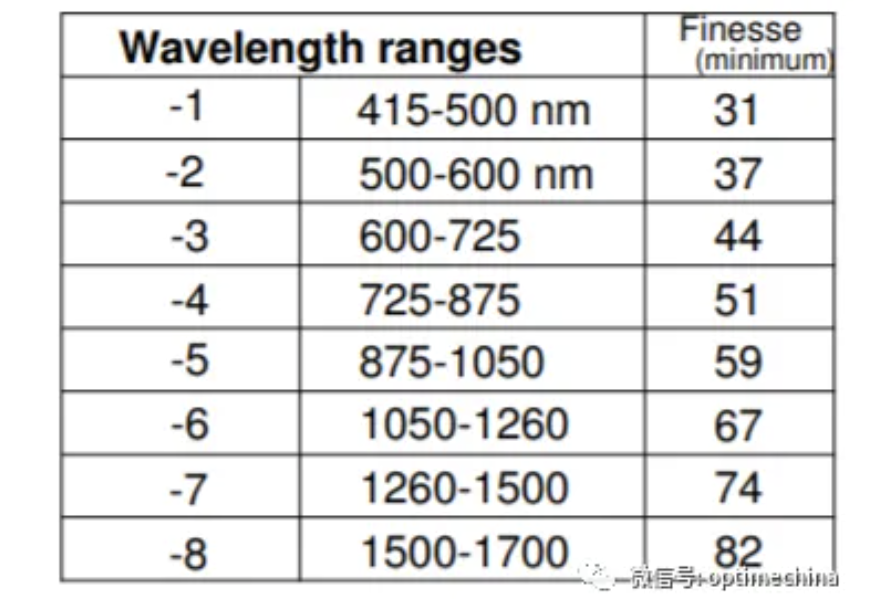

我们优化了每个波长范围的部分反射率，以最大限度地提高精细度;可见光/近红外应用的精细度已超过 100。换句话说，可以区分由 fsr 的 1/100 分隔的波长。

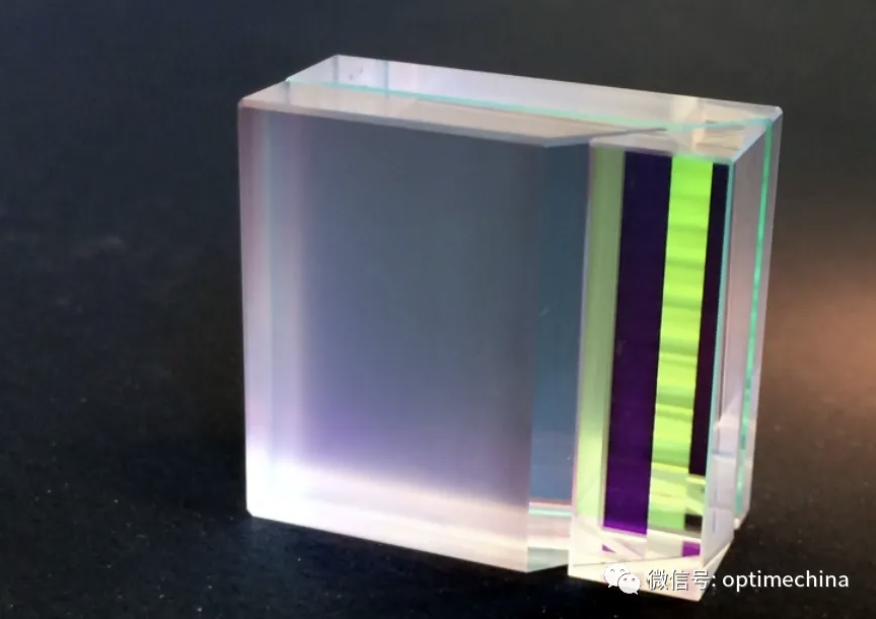

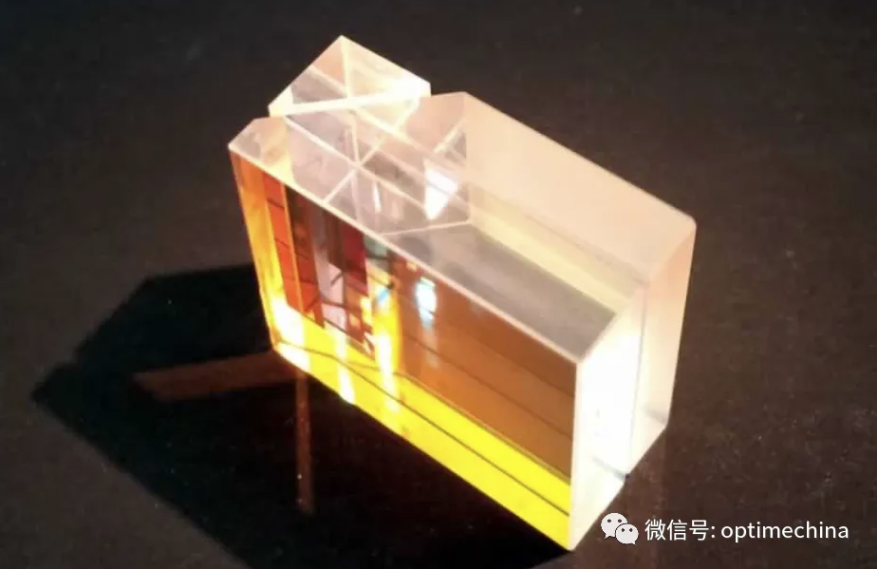

此处显示的 vipa 从入口侧看入口棱镜

第三个重要参数是通过 vipa 的光线的内角。

较小的角度会增加角色散，但有几个因素会限制该角度的下限。

来自部分反射器的第一次反射必须完全入射到高反射器上，因此抗反射涂层和高反射器之间的较窄过渡能够实现更小的角度。

vipa 的过渡宽度仅为 2-3 um，这使得 vipa 能够以非常小的角度运行。

与以前可能的情况相比，这种角度的减小提高了分辨率和对比度。

其次，反射光束的横向偏移必须大于输入光束的宽度加上涂层过渡的宽度。

通常，当束腰位于输入光束首先从部分反射器反射的位置时，该条件得到优化。

必须选择 vipa 涂层以匹配感兴趣的波长范围，并且基材材料也必须是透明的。

vipa 均由熔融石英制成。使用氟化钙或硅的定制设计允许操作进一步进入红外线。

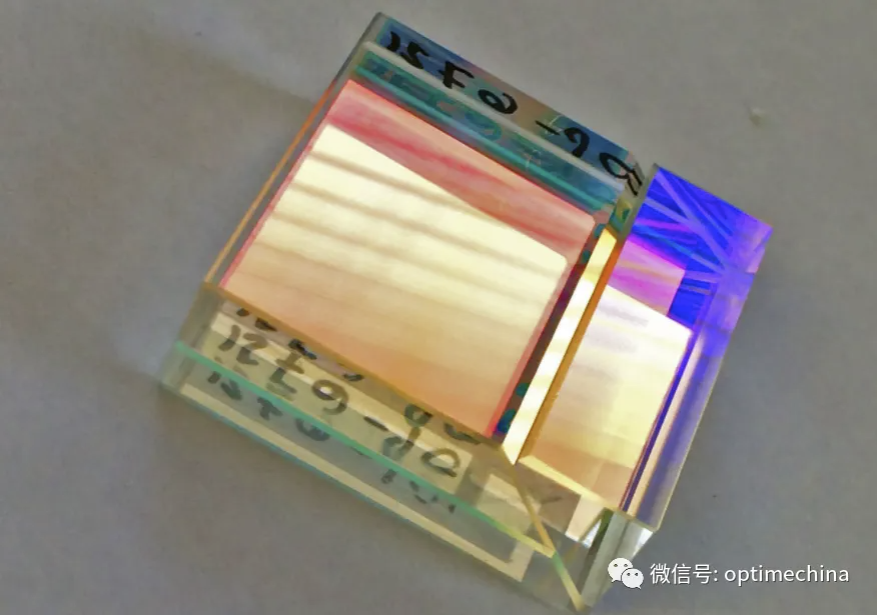

op-6721-3371-9 上的入口棱镜视图

不同规格的虚拟成像相位阵列

vipa .5/cm(15ghz)

415nm 至 500nm(以及更多)

部件号:op-6721-6743-1

详细信息:.5/cm(15ghz)，415nm至500nm，典型精细度 56

vipa 1/cm(30ghz)

415nm 至500nm(以及更多)

部件号:op-6721-3371-1

详细信息:1/cm(30ghz)，415nm至500nm，典型精细度56

vipa 2/cm(60ghz)

415nm至500nm

部件号:op-6721-1686-1

详细信息:2/cm(60ghz)，415nm至500nm，典型精细度 56

氟化钙 vipa

部件号:op-7553-厚度-波长

详细信息:固体氟化钙 vipa 可用于整个可见光和红外区域。

厚度和波长范围根据客户要求而定。

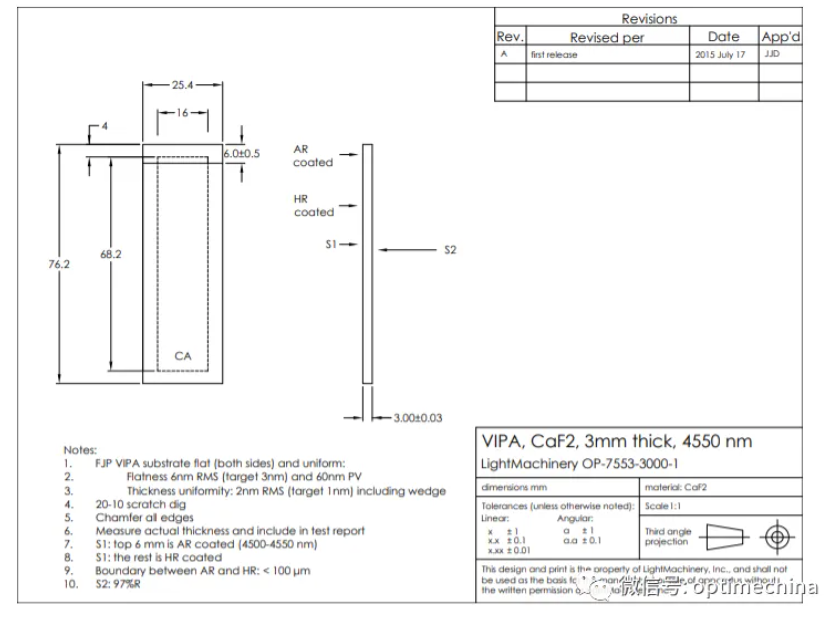

样图如图:

定制vipa标准具

更多详情请咨询光谱时代工程师
