双中阶梯光谱仪：两个aryelle400独立通道共享一个探测器

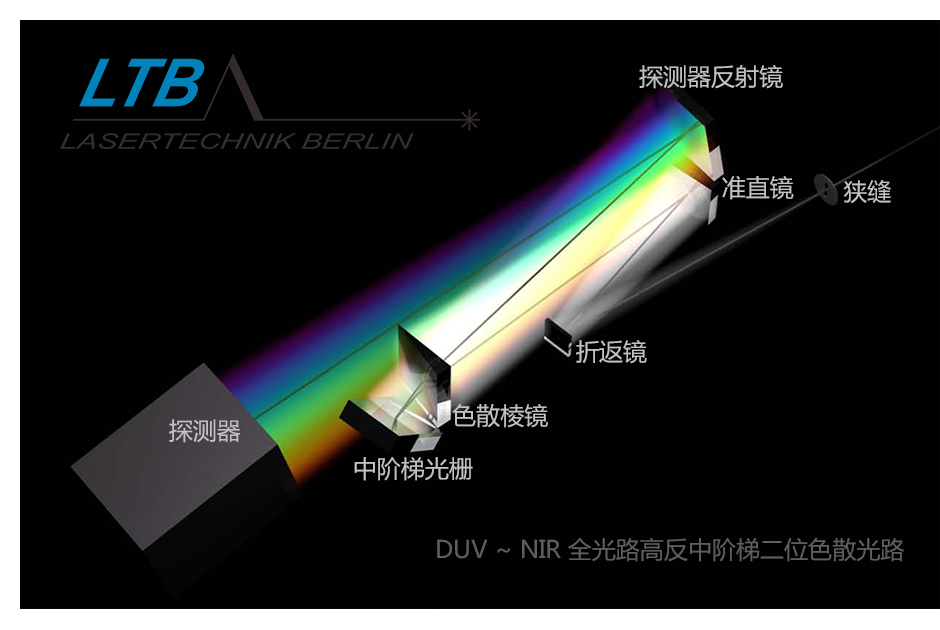

aryelle butterfly是aryelle系列中独特的双光栅光谱仪，它整合了两台aryelle400在一个紧凑的外壳中，他们按顺序照射的方式共享一个检测器。这是一个高效率低成本的高覆盖范围高分辨率j9官网的解决方案。这使得在具有极大跨度的vuv和uv-vis-nir范围内对光栅光谱的测量分析成为可能。aryelle butterfly的每一个光谱仪都有一个f/10的光阑和400mm的焦距。根据需要同时检测的波长范围，其包含的中阶梯光栅，棱镜，成像光学系统和入射狭缝的色散单元可通过调整适应于几乎所有的应用场景。通过采用专用的caf2棱镜和宽频段uv涂层，避免了色差。

特点

● 光阑：f/10

● 光谱解析能力：9,000-50,000(λ/∆λfwhm)

● 最大波长范围：175-1,100 nm (λmax range)

● 同步探测范围：max. 450 nm (λsimul)

● 波长范围：192-330 nm (λtyp)

● 分辨率：6-11pm 12-24pm（fwhm)

优势

● 两个独立的光谱范围：vuv and uv-vis-nir

● 超高光谱解析能力 (9,000-50,000)

● 极广的波长测量范围

● 可以与各种探测器相结合(ccd，iccd)

● 高光通量

应用

● 激光诱导击穿光谱libs

● 光谱过程控制

● 拉曼光谱(raman)

● 吸收光谱学

● 气象色谱分析

参数

探测器规格 (detector)	1024x255,26x26μm,满井能力 1me,科学级ccd; -70°c制冷;emccd(or iccd)optional
通道 (channel)	libs	raman
探测范围 (spectrum cover range)	190~950nm	cover the stokes shift with  stimulation source at 224~785nm
无需扫描单次拍谱宽度 (spectrum inspection width)	up to 560nm	>4000cm-1
光谱解析能力 (spectrum resolve power)	>10,000	-
实用光谱分辨率 (非像素分辨率) spectrum resolution	<20pm@200nm	up to 1 cm-1
